SİKO Artımlı Enkoder - IV5800

SİKO Artımlı Enkoder - IV5800

Koruma Kategorisi IP65,IP66/IP67
Gövde Yapısı Döküm
Ağırlık 0.4 kg
Ortam Sıcaklığı -40 … 85 °C
Çalışma Gerilimi 5 … 30 V DC
Darbe/Devir 12 bit 4096 Pulse
Arayüz Haberleşme Tipi CANopen
Şok Direnci 3000 m/s , 6 m/s
Vibrasyon Direnci 300 m/s , 10 ... 200 Hz
Maksimum Hız ≤12000 rpm
Kablo Tipi ø6.7 mm

Mekanik veri

Özellik

Teknik Veri

Ek Bilgi

Mil

paslanmaz çelik

Konut

döküm

Hız

≤12000 rpm

≤6000 rpm

≤6000 rpm

≤3000 rpm

IP65

IP65 sürekli çalışma

IP66/IP67

IP66/IP67 sürekli çalışma

Eylemsizlik momenti

~1.8 x 10-6 kgm2

Başlangıç torku

<0.01 Nm at 20 °C

<0.05 Nm at 20 °C

IP65

IP66/IP67

Mil yük katsayısı

100 N

radyal

50 N

eksen

Kablo kılıfı

PVC

~ø6.7 mm

Kablo bükme yarıçapı

75 mm

statik

100 mm

dinamik

Ağırlık

~0.4 kg

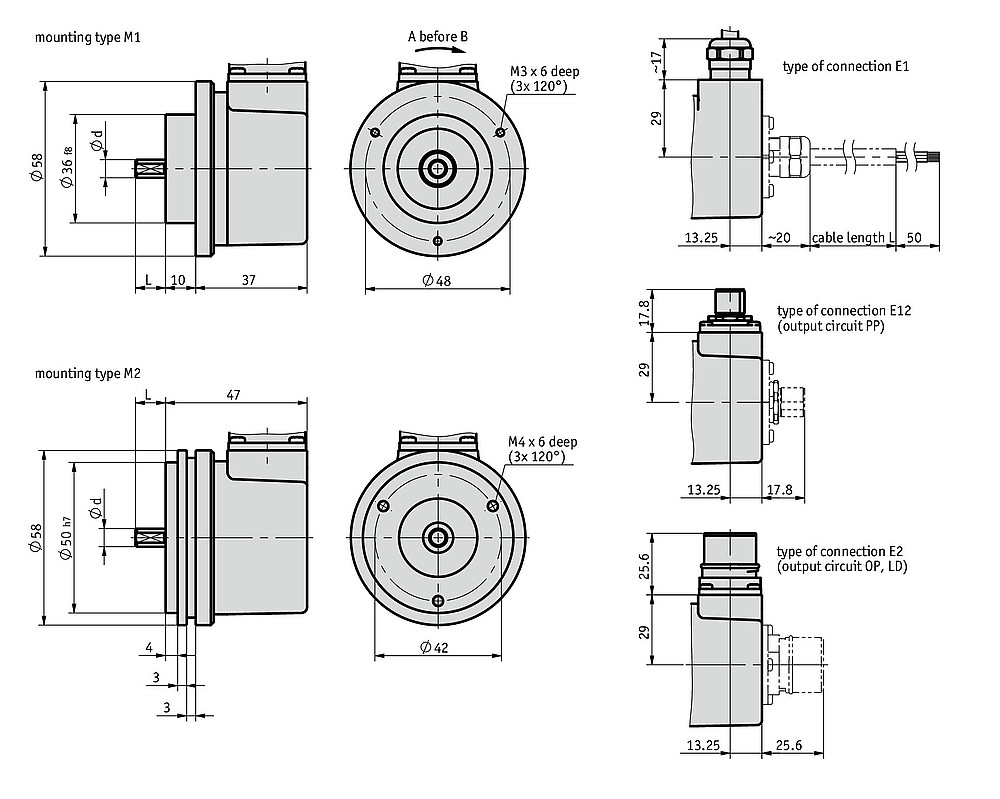

Ölçü Tablosu

Ölçü ød [mm]

Ölçü L [mm]

6h7

10

8h7

15

10h7

20



 Elektriksel Veri

·         PP çıkış devresi

Özellik

Teknik Veri

Ek Bilgi

Çalışma gerilimi

10 … 30 V DC

Ters polarite korumalı

Anlık tüketim

typical 50 mA

≤100 mA (yüksüz)

Çıkış sinyali yüksekliği

≥UB - 1.0 V

Kısa devre koruması

Çıkış sinyali düşüklüğü

≤0.5 V

Kısa devre koruması

Darbe frekansı

≤300 kHz

Yük

±20 mA

maks. adm.

Bağlantı tipi

1xM12 konektör

5 kutuplu 1 pin




OP çıkış devresi

Özellik

Teknik Veri

Ek Bilgi

Çalışma gerilimi

10 … 30 V DC

Ters polarite korumalı

Anlık tüketim

typical 50 mA

≤100 mA (yüksüz)

Çıkış sinyali yüksekliği

≥UB - 1.0 V

Kısa devre koruması

Çıkış sinyali düşüklüğü

≤0.5 V

Kısa devre koruması

Darbe frekansı

≤300 kHz

Yük

±20 mA

maks. adm.

Bağlantı tipi

1xM23 konektör

12 kutuplu 1 pin

·

M     LD çıkış devresi

Özellik

Teknik Veri

Ek Bilgi

Çalışma gerilimi

5 … 30 V DC

Ters polarite korumalı

Anlık tüketim

typical 40 mA

≤90 mA (yüksüz)

Çıkış sinyali yüksekliği

≥ 2.5 V

Kısa devre koruması, UB’ye karşı değil

Çıkış sinyali düşüklüğü

≤ 0.5 V

Kısa devre koruması, UB’ye karşı değil

Darbe frekansı

≤300 kHz

Yük

±20 mA

maks. adm.

Bağlantı tipi

Açık kablo ucu

1xM23 konektör



12 kutuplu 1 pin





Çevre Koşulları

Özellik

Teknik Veri

Ek Bilgi

Ortam sıcaklığı

-40 … 85 °C

-30 … 85 °C

-20 … 85 °C

Fiş

Kabloların statik döşenmesi

Kabloların dinamik döşenmesi

EMC

EN 61326-1

Endüstrinin dokunulmazlık şartı
