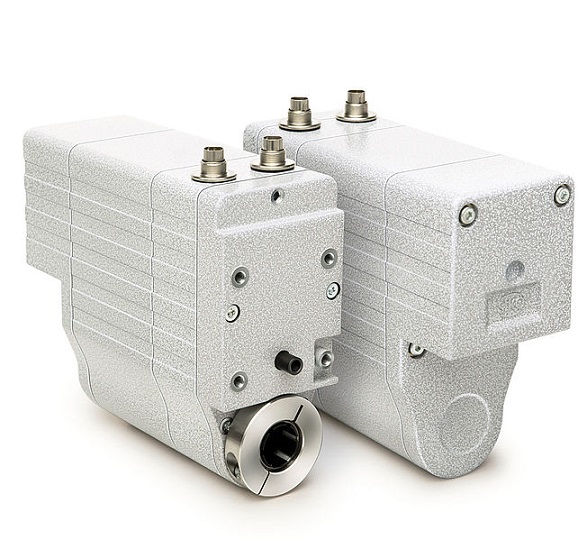

SİKO Artırıcı Aktüatör - AG01

SİKO Artırıcı Aktüatör - AG01

Delikli Mil ø14 mm
Gövde Yapısı Alüminyum, Toz Boyalı Çinko Kalıp Döküm
Ağırlık 1.5 kg
Çalışma Gerilimi 0 ... 24 V DC
Bağlantı Tipi M9 fiş konnektörleri
Ortam Sıcaklığı 0 … 80 °C
Depolama Sıcaklığı -20 … 80 °C
Koruma Kategorisi IP63
Şok Direnci 500 m/s2, 11 ms
Vibrasyon Direnci 100 m/s2, 50 Hz
Mekanik Veri
özellikTeknik veriEk bilgi
şaft

siyah işlenmiş çelik

Konut

alüminyum, toz boyalı çinko kalıp döküm

Nominal tork / nominal hız1.1 Nm, 430 dev / dak

i = 12.4 (70 W motor)

2.1 Nm, 225 rpm

i = 24 (70 W motorlar)

4.2 Nm, 110 rpm

i = 48 (70 W motorlar)

Çalışma modu

S3 aralıklı çalışma:% 25 DC, 10 dak.

EN 60034-1
Ağırlık~ 1.5 kg
Elektriksel veri
Motor
özellikTeknik veriEk bilgi
Çalışma gerilimi0 ... 24 V DC

70 W motorlar

Güç girişi70 W
Anma akımı2.9 ±% 10 (70W-M)

3.2 Maks. yük akımı

4.1 ±% 10 (70W-G)

4.5 Maks. yük akımı

Bağlantı türü

2x M9 fiş konnektörleri

4-kutuplu, 1x pin; 3 kutuplu, 1 x pinli

2x M9 fiş konnektörleri

4-kutuplu, 1x pin; 8 kutuplu, 1 x pinli

Encoder
özellikTeknik veriEk bilgi
Çalışma gerilimi5 V DC ± 5%

LD5 konum kodlayıcı

24 V DC ±% 20

LD24 + OP konum enkoderi

Anlık tüketim≤35 mA
Çıkış devresiHat Sürücüsü (RS422)

LD5 + LD24 pozisyon kodlayıcıları

İtme Çekme (OP)

OP konum enkoderi

Çıkış sinyalleriA, B, 0, / A, / B, I
Darbe frekansı≤20 kHz
Enkoder potansiyometresi
özellikTeknik veriEk bilgi
Güç derecesi70 ° C'de 2 W

P10 konum kodlayıcı

Direnç toleransı±% 5

P10 konum kodlayıcı

Standart terminal direnci% 0.2

veya

1 Ω

P10 konum kodlayıcı (her zaman daha yüksek değer)

Doğrusallık toleransı± 0.25%

P10 konum kodlayıcı
