SİKO Ekran - MA100/2

SİKO Ekran - MA100/2

SİKO Ekran - MA100/2

Gövde Yapısı	Plastik
Çalışma Gerilimi	24 V DC ±% 20
Ortam Sıcaklığı	0 ... 50 ° C
Depolama Sıcaklığı	-20 ... 80 ° C
Koruma Kategorisi	IP40, IP60
Bağlantı Tipi	Konektör, mini DIN
Tekrarlama Doğruluğu	± 1 μm
Arayüz Haberleşme Tipi	RS232, RS485
Sistem Doğruluğu	± (0.01 + 0.01 x L) mm; M m
Entegrasyon	MS100 / 1

Görüntü doğruluğu maks. 1 μm
Doğruluk tekrar max. ± 1 μm
Yüksek kontrastlı LCD, 12 basamaklı LCD nokta matrisi
Artımlı ölçüm ve sıfırlama işlevi
Doğrudan referans / ofset değeri girişi
Referans girişi
Sensör MS100 / 1 ile çalışır
Opsiyon: seri arabirim RS232 / RS485 / anahtarlama çıkışı
Opsiyon: TG01 tezgah yuvası

Mekanik Veri

özellik	Teknik veri	Ek bilgi

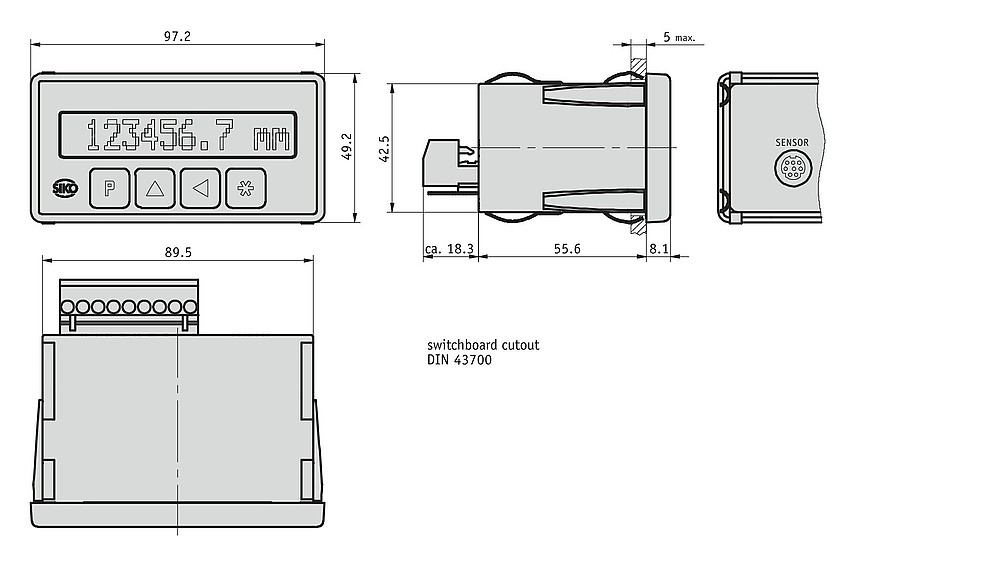

Konut tasarımı	dahili gövde, plastik	santral kesmesi 92 +0.8 x 45 +0.6 IEC 61554

Elektriksel veri

özellik	Teknik veri	Ek bilgi
Çalışma gerilimi	24 V DC ±% 20
	115 V AC ±% 10
	230 V AC ±% 10
Anlık tüketim	70 mA	24 V DC'de
	20 mA	115 V AC'de
	10 mA	230 V AC'de
Gösterge / görüntü aralığı	12 haneli, LCD nokta matris, arkadan aydınlatmalı	-9999999 ... 9999999
Anahtarlama çıkışları	birlikte veya ayrı	2x 30 V ≤100 mA
arayüzey	olmadan, RS232, RS485
Bağlantı türü	konektörü	9 kutuplu (besleme, anahtarlama çıkışı, arabirim / referans bağlantısı)
	mini-DIN	6-kutuplu, 1x soket (MS100 / 1 sensör)

Sistem verisi

özellik	Teknik veri	Ek bilgi
çözüm	0.001, 0.01, 0.1, 1, 10 mm	programlanabilir açı göstergesi
	0.001, 0.01, 0.1, 1 inç
Sistem doğruluğu	± (0.01 + 0.01 x L) mm; M m	T U = 20 ° C'de
Doğruluğu tekrarla	± 0.001 mm	± 1 artış
Seyahat hızı	≤2 m / s

Çevre koşulları

özellik	Teknik veri	Ek bilgi
Ortam sıcaklığı	0 ... 50 ° C
Depolama sıcaklığı	-20 ... 80 ° C
Bağıl nem	≤% 95	yoğunlaşma kabul edilmez
EMC	EN 61000-6-2	parazit direnci / İmmisyon
	EN 61000-6-4	yayılan girişim / emisyon
Koruma kategorisi	IP40 tüm cihaz	EN 60529
	Santral kurulumunda ön tarafta IP60	EN 60529
