SİKO Manyetik Sensör - LE100/1

SİKO Manyetik Sensör - LE100/1

Gövde Yapısı Alüminyum, Çinko Döküm
Çalışma Gerilimi 10,5 ... 30 V DC
Ortam Sıcaklığı -10 … 70 °C
Depolama Sıcaklığı -30 … 80 °C
Koruma Kategorisi IP67
Bağlantı Tipi Açık Kablo Ucu, Konektör
Kablo Tipi Sürükleyici zincir kullanımı için uygun olan PUR
Şok Direnci 500 m/s2, 11 ms
Vibrasyon Direnci 200 m/s2, 50 Hz … 2 kHz
Tekrarlama Doğruluğu 1 µm
Algılama Mesafesi ≤0.4 mm

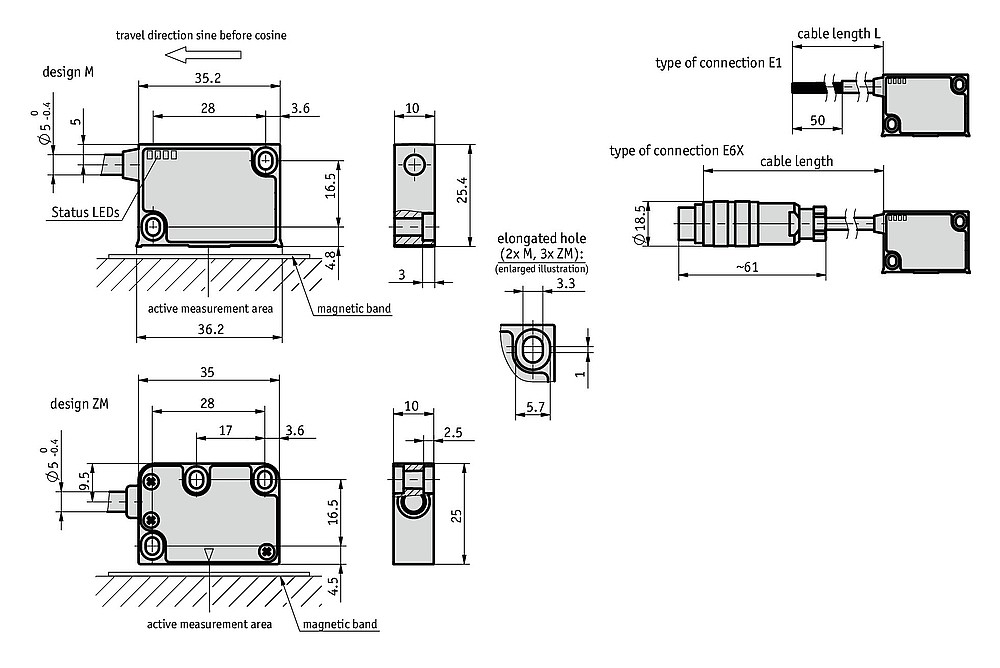

Mekanik Veri
özellikTeknik veriEk bilgi
Yapı

çinko kalıp döküm / alüminyum

M tasarımı

çinko kalıp döküm

ZM tasarımı

Sensör / bant okuma mesafesi0.1 ... 0.4 mm

referans sinyali O, IA, ID

Sensör / zil okuma mesafesi0.1 ... 0.4 mm

referans sinyali O, IA, ID

0.1 ... 0.2 mm

referans sinyali RB, RD

Kablo kılıfıSürükleyici zincir kullanımı için uygun olan PUR6, 8 telli ø5 -0.4 mm
Elektriksel veri
özellikTeknik veriEk bilgi
Çalışma gerilimi10,5 ... 30 V DCters polarite korumalı
5 V DC ± 5%

ters polarite koruması yok

Anlık tüketim<25 mA24 V DC'de
<50 mA

5 V DC'de

Çıkış sinyalleri

günah, / sin, cos, / cos, dizin, / index

Çıkış voltajı1 V PP ±% 10

0 ... 70 ° C'de, 120 Ω şasi direnci

Çıkış empedansı0 Ω

(R Yükü  > 75 Ω)

kısa devre geçirmez

Sinyal periyodu1000 μm
Ofset gerilimi2.5 V, ± 100 mV

sinüs / kosinüs ortalama GND (10.5 ... 30 V DC)

UB / 2 ± 100 mV

sinüs / kosinüs ortalama GND (5 V DC)

Aşamalandırma90 ° ± 1 °, ± 3 ° (20 kHz)sin / cos
45 ° sin / cos

Referans sinyali, sin / cos sinyallerinin pozitif kesişme noktasında simetrik (faz 45 °)

Gerçek zamanlı gereksinim

hız oransal sinyal çıkışı

Bağlantı türü

açık kablo bitişi

bağlantı fişi

7/8 kutuplu

Sinyal deseni

LE100 / 1 rotasyon Sinyal modeli

E: Referans gerilim 2,5 V
F: 1 V SS  ± 10%
J: ≥0.2 V
K: ≥0.3 V
L: 100 ° ± 20%
M: 90 ° ± 1.0 ° / ± 3 ° (25 kHz)
X: 1 V SS

Sistem verisi
özellikTeknik veriEk bilgi
Sistem doğruluğu10 um

TU = 20 ° C'de; MB100 / 1 hassasiyet sınıfı 10 μm ile
