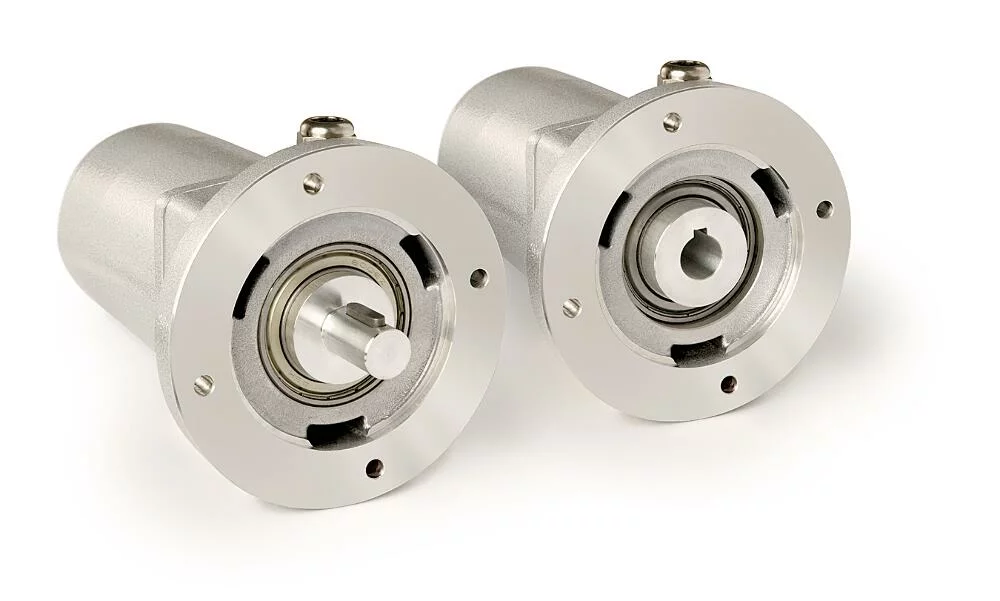

SIKO Dişli Potansiyometre GP44

  • Harici etkilere karşı son derece dayanıklı
  • Dolu mil veya kör delik milli yapı, maks. Ø20 mm
  • Geniş dişli oranı aralığı sayesinde çeşitli ölçüm mesafelerine uyarlama
  • Potansiyometre veya akım çıkışı
  • IP65 koruma sınıfı
  • 3 adede kadar kam kontrollü anahtar çıkışı, serbestçe ayarlanabilir
Kategoriler: , , , Marka:

Mechanical Data

Feature Technical data Additional information
Housing aluminum
Gear ratio 0.2 … 512
Speed ≤500 min-1 depending on transmission
Shaft load rating ≤1000 N radial, solid shaft
  ≤1700 N axial
Potentiometer service life 1 x 106 rotation(s)
Shaft aluminum



Electrical Data

Transducer, power output
Feature Technical data
Operating voltage 24 V DC ±20 %
Output current 4 … 20 mA at load 500 Ω

System Data

Measuring range 340° ±5° (mechanical full-length) potentiometer type 01
  3600° +10° potentiometer types 02, 03, 03/0.1

Ambient Conditions

Ambient temperature -20 … 80 °C
Relative humidity   condensation inadmissible
EMC EN 61000-6-2 interference resistance / immission
  EN 61000-6-4 emitted interference / emission
Protection category IP52 EN 60529

Technical Drawing
