Mechanical Data
| Feature | Technical data | Additional information |
| Sensor/band reading distance | ≤1.5 mm | integrated sensor |
| ≤2 mm | external sensor | |
| Housing design | installation housing, zinc die-cast housing | Control panel excerpt 69⁺⁰·⁵ x 49⁺¹ |

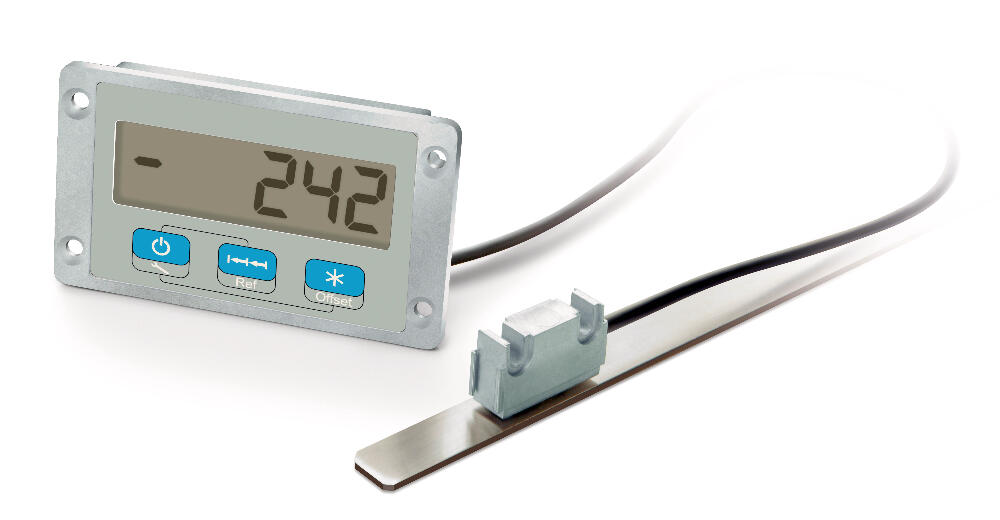

SIKO Ölçüm göstergesi MA508/1
MA508/1 manyetik gösterge, MA508 manyetik göstergenin optimize edilmiş halefidir. Manyetik gösterge artık çözünürlük veya ofset gibi parametreler için entegre tuş takımı üzerinden serbestçe programlanabilir. Kompakt boyutları, dar montaj koşullarında bile kolay yapısal entegrasyon sağlar. Metal gövde dayanıklılık ve sağlamlık garanti eder.
- Gösterge hassasiyeti maks. 0,01 mm
- Tekrarlama hassasiyeti 0,01 mm
- Entegre sensörlü düşük güç tüketimli LCD
- 10 yıla kadar kullanım ömrüne sahip entegre pil ile besleme
- Doğrudan cihaz üzerindeki tuşlar ile serbestçe programlanabilir
Electrical Data
| Operating voltage | 3 V DC | internal battery |
| Display/display range | LCD, ~13 mm high | decimal until 10 µm |
| -99999 … 99999 | ||
| Keys | 3 keys, membrane keyboard | |
| Battery monitoring | ~1.5 V DC | low-batt symbol |
System Data
| Resolution | 0.01, 0.05, 0.1, 1 mm | programmable angle display |
| 0.001, 0.01 in | ||
| System accuracy | ±(0.05 + 0.01 x L) mm, L in m at Tᵤ = 20° C | |
| Repeat accuracy | ±0.01 mm | ±1 digit |
| Travel speed | ≤10 m/s |
Ambient Conditions
| Ambient temperature | 0 … 60 °C | |
| Storage temperature | -20 … 70 °C | |
| Relative humidity | ≤95 % | condensation inadmissible |
| EMC | EN 61000-6-2 | interference resistance / immission |
| EN 61326-1 | emitted interference / emission class B | |
| Protection category | IP20 whole device | EN 60529 |
| IP60 display side | EN 60529 |
Technical Drawing
