Mechanical Data
| Feature | Technical data | Additional information |
| Wire design | ø0.6 mm | rustproof stainless steel, plastic-coated |
| ø0.6 mm | rustproof stainless steel | |
| ø0.6 mm | para-line | |
| Extension force | ≥8 N | |
| Weight | ~0.7 kg | |
| Housing | aluminum | |
| plastic | PA66 |

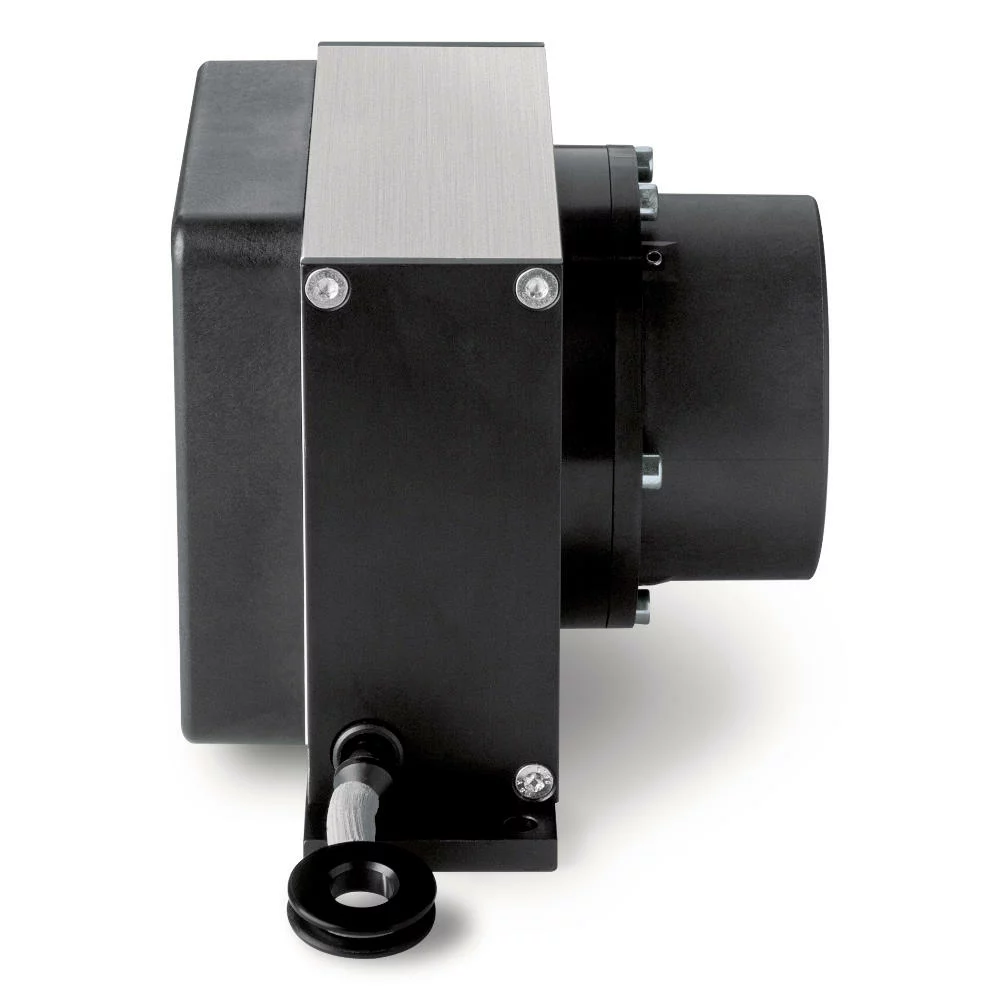

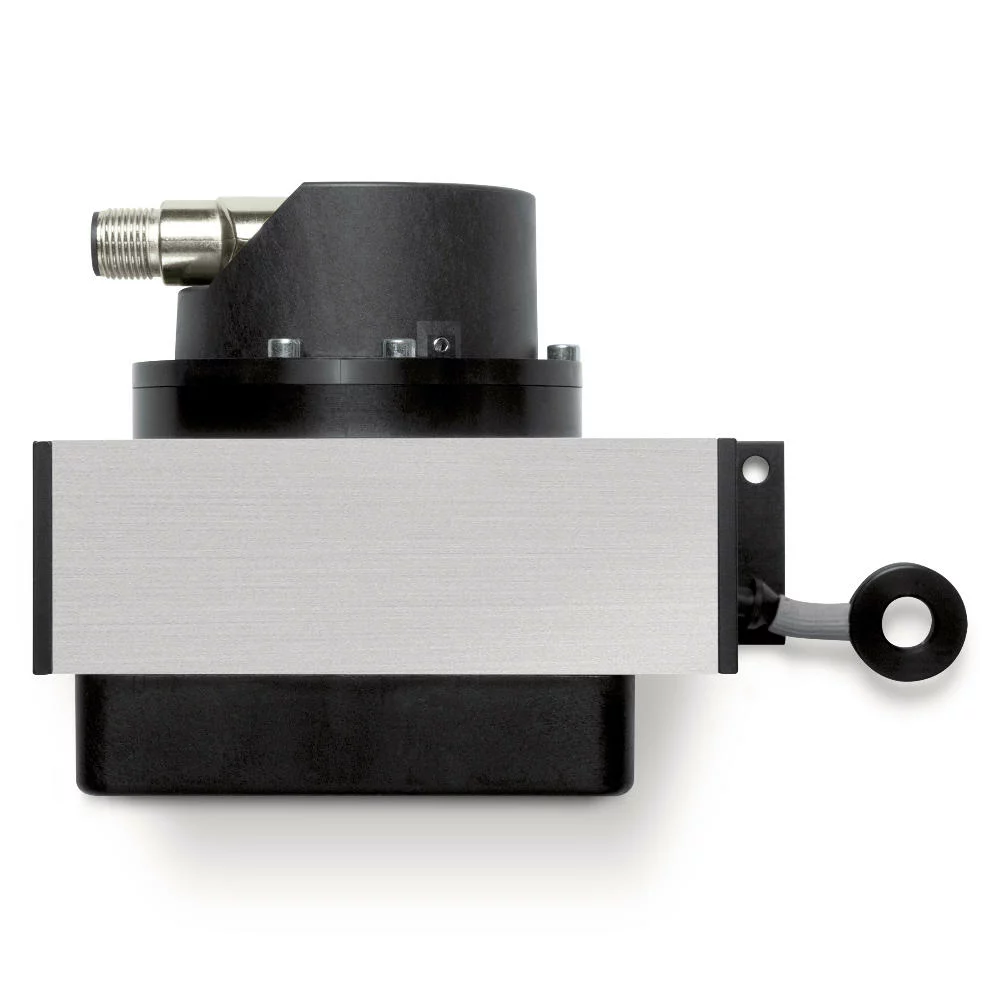

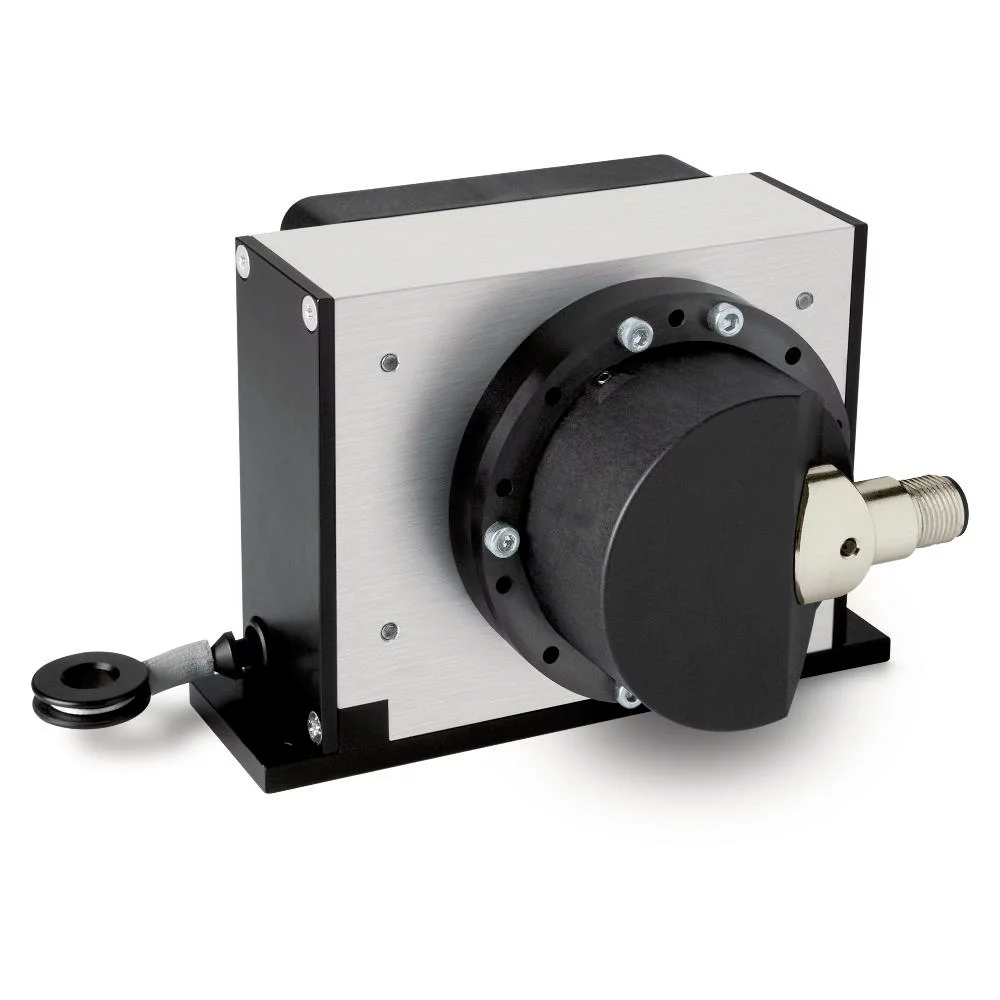

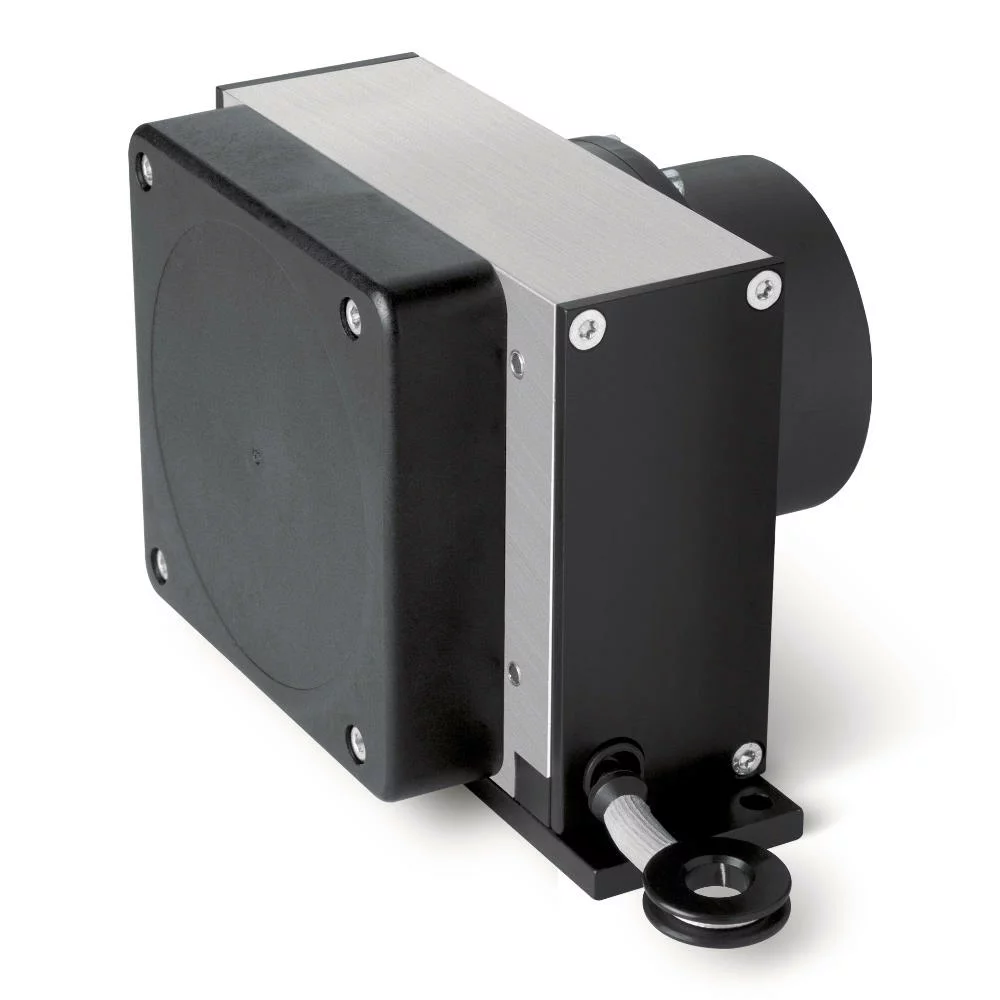

SIKO Çekme telli enkoder SG61NEO
6000 mm’ye kadar ölçüm uzunluğuna sahip SG61NEO, yıllardır özellikle üstün çalışma performansıyla bilinen çekme telli mekanizmalara dayanmaktadır. SG61NEO, en zorlu koşullarda bile yıllarca güvenilir çalışma sağlamak için geniş farklı tel seçenekleri, buzlanmayı önleme opsiyonları ve birçok tel bağlantı varyantı sunar. SIKO tarafından geliştirilen PURE.MOBILE sensör platformunun en yeni versiyonuna dayanan SG61NEO, önceki modellerine göre %25’e kadar daha dardır ve bu nedenle sınırlı montaj alanına sahip makinelere entegrasyon için mükemmeldir.
- 6000 mm’ye kadar ölçüm uzunlukları
- Sağlam tasarım
- Son derece kompakt tasarım
- Aşınmasız, manyetik ölçüm prensibi
- Halat çıkışında yüksek sızdırmazlık
- Yoğuşmaya karşı kilitlenebilir havalandırma delikleri
- Almanya Federal Motorlu Taşıtlar Kurumu (KBA) tarafından E1 onayı bekleniyor
- PURE.MOBILE teknolojisi ile
Electrical Data
| Operating voltage | 8 … 36 V DC | reverse polarity protection |
| Power input | ≤1 W at 36 V | without load |
| Parameter storage | 10⁵ cycles | also applies to calibration operations |
| Status display | 1x two-color LEDs (red/green) | device/CAN status |
| Power rating | ±36 V | CAN interface |
| Interface | according to ISO 11898-1, not electrically isolated | |
| Address | 1 … 127 | default: 1 |
| Baud rate | 20 kbit/s | |
| 50 kbit/s | ||
| 125 kbit/s | ||
| 250 kbit/s | default | |
| 500 kbit/s | ||
| 800 kbit/s | ||
| 1 Mbit/s | ||
| Cycle time | <10 ms | |
| Starting time | <1000 ms | |
| Parameter | according to CiA 301, CiA 303 Part 3, CiA 305, CiA 406 | |
| Type of connection | 1x M12-plug connector (A-coded) | 5-pole, 1x pin |
System Data
| Scanning | magnetic | |
| Resolution | 14 bit | 16384 steps/revolution |
| Travel speed | ≤3000 mm/s | at working temperature T1 |
| ≤800 mm/s | at working temperature T2 |
Ambient Conditions
| Ambient temperature | -20 … 85 °C | T1 operating temperature |
| -40 … 85 °C | T2 operating temperature | |
| Storage temperature | -40 … 85 °C | condensation inadmissible |
| EMC | EN 61326-1 | industry immunity requirement, class B emission limit, shielded line required |
| EN 61326-3-1 | industry immunity requirement, class B emission limit, shielded line required | |
| EN 61000-6-2 | interference resistance / immission | |
| EN 61000-6-4 | emitted interference / emission | |
| ISO 7637-1, -2 | transient pulses | |
| ISO / TR 10605 | ambient condition MH, electrostatic discharge (ESD) | |
| ISO 11452-1, -2, -3, -4, -5 | interference radiation ESA | |
| Protection category | IP65 | EN 60529, installed on the encoder side according to the assembly instructions |
| IP67 | EN 60529, installed according to assembly instructions and with suitable mating connector | |
| IP6K9K | ISO 20653, installed according to assembly instructions and with suitable mating connector | |
| Shock resistance | 500 m/s², 11 ms | EN 60068-2-27, half-sine, 3 axes (+/-), each 3 shocks |
| Vibration resistance | 100 m/s², 10 … 2000 Hz | EN 60068-2-6, 3 axes, each 10 cycles |
Technical Drawing
