Mechanical Data
| Feature | Technical data |
| Mounting type | 3-point mounting |
| Weight | ~0.13 kg |
| Housing | anodized aluminum |

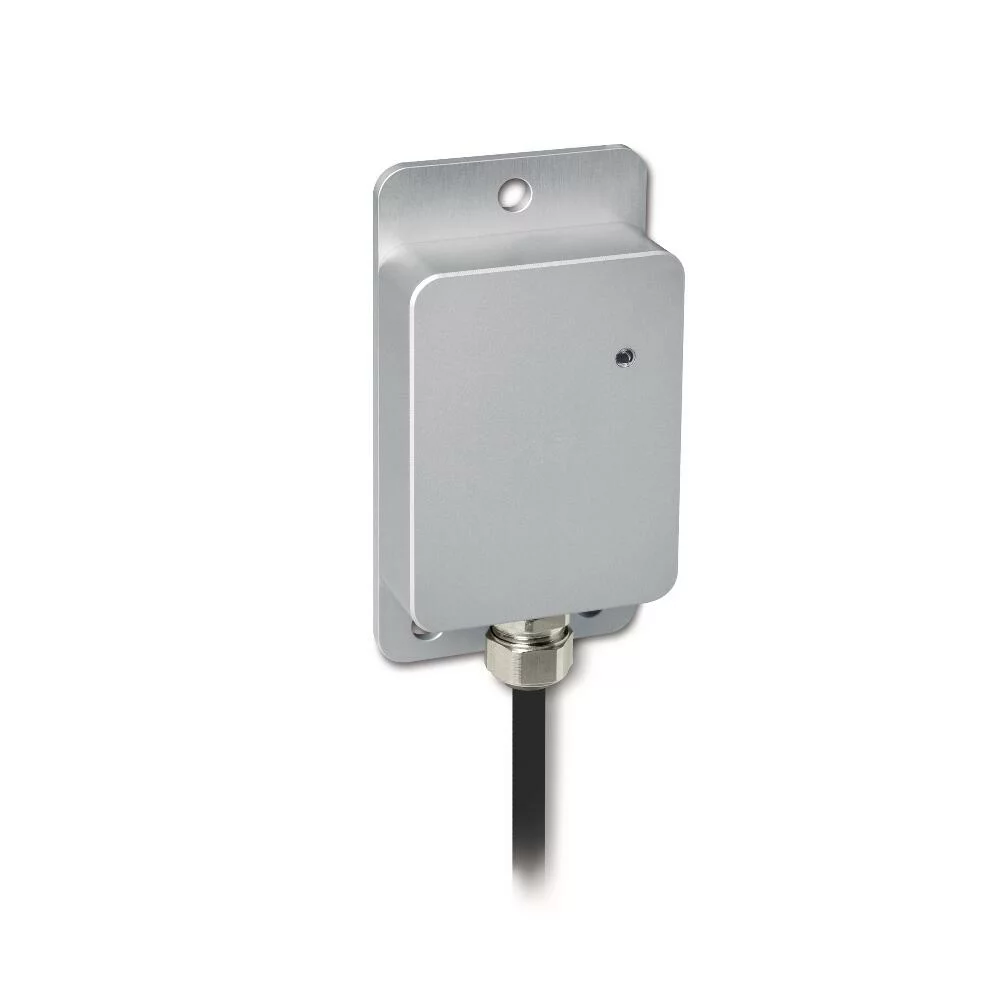

SIKO Eğim sensörü IMS360
Sağlam IMS360 eğim sensörü, entegre ivme sensörü ve jiroskop sayesinde dinamik uygulamalarda yeni kullanım alanları sağlar. Yenilikçi sensör füzyon algoritması sayesinde titreşim ve darbe gibi harici ivmeler kompanze edilir ve bunun sonucunda güvenilir eğim değerleri sağlanır. Tam IMU işlevselliği de mevcuttur. Yüksek koruma derecesi, sağlam gövdesi ve E1 onayı (UN ECE R10), ticari araçlarda kullanım için ideal şekilde uygun olmasını sağlar.
- 6 eksenli Ataletsel Ölçüm Birimi (IMU)
- Yenilikçi sensör füzyonu sayesinde harici ivmenin kompanze edilmesi
- Dinamik olarak kompanze edilmiş eğim ölçümü (360° veya ±90°)
- CANopen (DS406) veya SAE J1939 arayüzü
- IP6K9K, IP67 koruma sınıfı
- Almanya Federal Motorlu Taşıtlar Kurumu tarafından E1 onayı
- PURE.MOBILE teknolojisi ile
Electrical Data
| Feature | Technical data | Additional information |
| Operating voltage | 8 … 36 V DC | reverse polarity protection |
| Power input | ≤600 mW | without load |
| Status display | two-color LED (red/green) | device status/CAN status |
| Power rating | ±36 V | CAN interface |
| Temperature drift | 0.01 °/K | |
| Interface | according to ISO 11898-1, not electrically isolated | CANopen |
| according to ISO 11898-1, not electrically isolated | SAE J1939 | |
| Address | 0 … 127 | |
| Baud rate | 100 kbit/s | |
| 125 kbit/s | ||
| 250 kbit/s | ||
| 500 kbit/s | ||
| 800 kbit/s | ||
| 1 Mbit/s | ||
| Starting time | <500 ms | |
| Parameter | according to CiA 301, CiA 303 Part 3, CiA 305, CiA 410 | CANopen |
| according to SAE J1939-21, -71, -81, DA | SAE J1939 | |
| Type of connection | 1x M12-plug connector (A-coded) | 5-pole, 1x pin (E12X connection type) |
System Data
| Scanning | MEMS | |
| Resolution | 1 µg | |
| Measuring range | ±2 g | |
| Approval | E1 | UN ECE R10 approval No: E1*10R06/02*9376*01 |
Ambient Conditions
| Ambient temperature | -40 … 85 °C | |
| Storage temperature | -40 … 85 °C | |
| Relative humidity | 98% | condensation inadmissible |
| EMC | EN 61326-1 | immunity requirement of industry |
| EN 61000-4-2, -3, -4, -5, -6 | interference resistance / immission | |
| ISO 11452-2, -5 | interference radiation ESA | |
| ISO 7637-2, -3 | transient pulses | |
| ISO 10605 | electrostatic discharge (ESD) | |
| Protection category | IP67 | EN 60529 installed according to assembly instructions and with suitable mating connector |
| IP6K5 | ISO20653 installed according to assembly instructions and with suitable mating connector | |
| IP6K9K | ISO20653 installed according to assembly instructions and with suitable mating connector | |
| Salt spray test | severity level 4 | EN 60068-2-52 |
| Shock resistance | 490 m/s², 6 ms | EN 60068-2-27, half sine, 3 axes (+/-), each 10 shocks |
| Vibration resistance | 10 … 2000 Hz | EN 60068-2-64, EN 60068-2-14, 3 axes, each 4 cycles |
Technical Drawing
