Mechanical Data
| Feature | Technical data | Additional information |
| Housing | zinc die-cast | |
| Speed | ≤6000 min-1 | |
| Cable sheath | PUR | |
| Weight | ~0.08 kg | (with 1 m cable) |
| Shaft | Cu-Zn alloy |

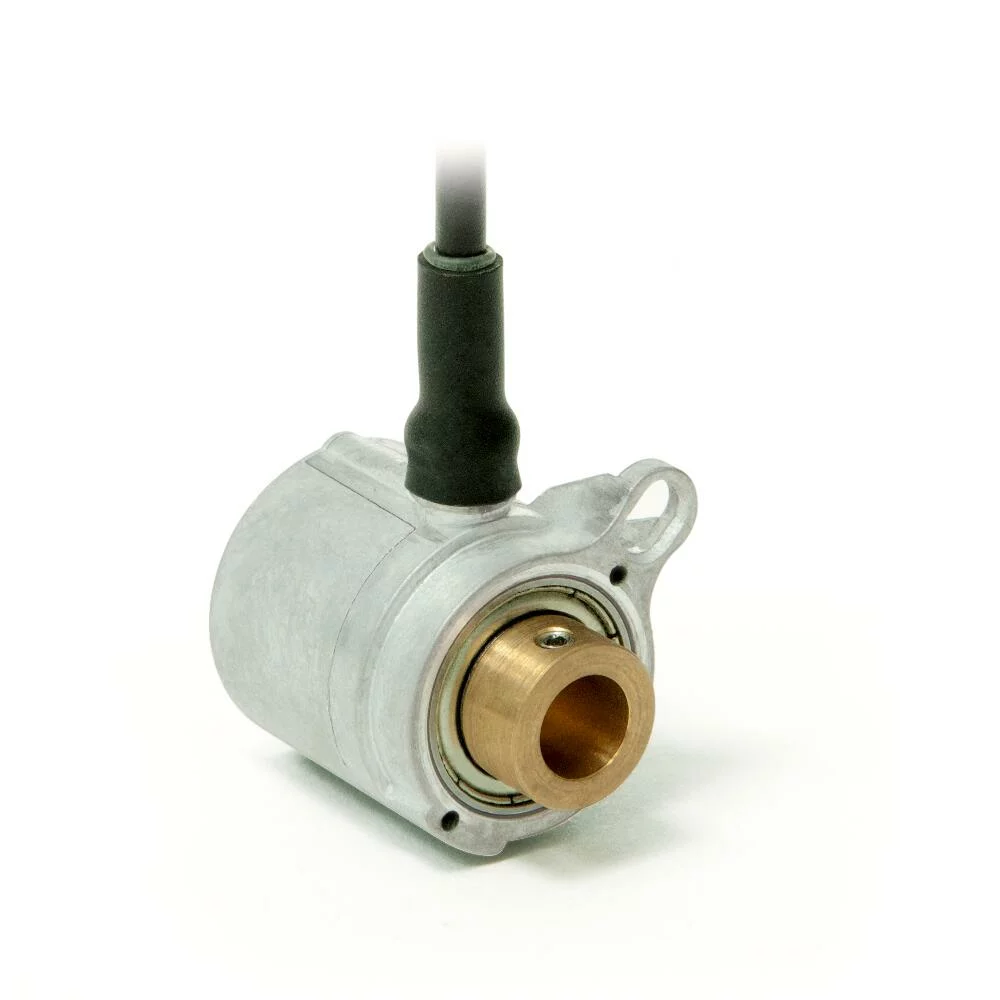

SIKO Mutlak Enkoder AH25S
AH25S döner enkoder, analog çıkışlı manyetik minyatür single-turn mutlak enkoderdir. Sağlam döküm gövdeye sahip bu döner enkoder, özellikle mobil makinelerde kullanım için tasarlanmıştır ve 360° mutlak ölçüm aralığına sahiptir. Son derece kompakt boyutu (Ø25 mm) sayesinde çok sınırlı alanlara sahip uygulamalar için uygundur.
- Minyatür mutlak analog enkoder
- 360° üzerinde 12 bit (4096) çözünürlük
- IP65 koruma sınıfı
- -40 … 85 °C çalışma sıcaklığı
- Gerilim (0 … 10 V, 0,5 … 4,5 V), akım (0 … 20 mA, 4 … 20 mA) çıkışları
- Ø8 mm delik mil ile kolay montaj
Electrical Data
| Operating voltage | 12 … 30 V DC | |
| Output voltage | 0 … 10 V | load against GND ≥1 Ω (0/10V) |
| 0.5 … 4.5 V | load against GND ≥1 Ω (0.5/4.5V) | |
| Output current | 0 … 20 mA | load against GND ≤500 Ω (0/20mA) |
| 4 … 20 mA | load against GND ≤500 Ω (4/20mA) | |
| Accuracy | ±1 ° | at 360° measuring range |
| Cycle time | ≤1 ms | |
| Starting time | <1 ms |
System Data
| Failure rate | 325 Year(s) | at 60 °C (MTBF) |
Ambient Conditions
| Ambient temperature | -40 … 85 °C | |
| Storage temperature | -40 … 85 °C | |
| Relative humidity | 100% | condensation admissible |
| Protection category | IP65 | EN 60529 |
| Shock resistance | 500 m/s2, 11 ms | EN 60068-2-27 |
| Vibration resistance | <100 m/s2, 5 … 150 Hz | EN 60068-2-6 |
Technical Drawing
